So testen Sie die Feuchtigkeit in Betonböden

Für Bodenleger gibt es nichts Frustrierenderes als eine Fehlgeschlagene Installation aufgrund versteckter Feuchtigkeit in Betonplatten. Klebstoffablösungen, Verformungen, Blasenbildung und kostspielige Nacharbeiten können alle auf unzureichende Feuchtigkeitstests vor der Verlegung des Bodenbelags zurückgeführt werden.

Aber mit so viele Testmethoden verfügbar, wie stellen Sie sicher, dass Sie den besten Ansatz zum Schutz Ihrer Arbeit und Ihres Rufs verwenden?

Dieser Leitfaden bietet a praktische, schrittweise Vorgehensweise zum Testen der Feuchtigkeit in Betonböden und hilft Ihnen:

✔️ Die wichtigsten Unterschiede verstehen zwischen Testmethoden (ASTM F2170 RH-Test vs. ASTM F1869 Calciumchlorid-Test)
✔️ Befolgen Sie die Best Practices zum Platzieren und Auslesen von Feuchtigkeitssensoren
✔️ Sicherstellung der Compliance mit Herstellerangaben, um Bodenschäden zu vermeiden
✔️ Verwenden Sie die richtigen Werkzeuge– von schnellen RH-Sensoren bis hin zu Betonfeuchtemessgeräten – für genaue, zuverlässige Ergebnisse

Durch den Einsatz branchenerprobter Feuchtigkeitstestverfahren vermeiden Sie Rätselraten und stellen sicher, dass jeder verlegte Bodenbelag lange hält.

???? Machen Sie es gleich beim ersten Mal richtig – denn ein erfolgreicher Boden beginnt mit einer genauen Feuchtigkeitsmessung.

Inhaltsverzeichnis

• ASTM F1869: Calciumchlorid-Test
• ASTM F2170: Prüfung der relativen Luftfeuchtigkeit vor Ort
• So testen Sie die Feuchtigkeit in Betonböden
• Was ist ein akzeptabler Feuchtigkeitsgehalt in Beton
• Was sind Werkzeuge zur Betonfeuchtigkeitsprüfung und warum brauche ich sie?
• 3 Tipps zur Betonfeuchtigkeitsprüfung in der Praxis

Am Ende dieses Artikels verfügen Sie über das nötige Wissen, um sich in der Welt der Betonfeuchtigkeitsprüfung sicher zurechtzufinden und kostspielige Fehler zu vermeiden.

Lassen Sie uns also eintauchen und gemeinsam den Prozess der Feuchtigkeitsprüfung in Betonböden entmystifizieren!

ASTM F1869: Calciumchlorid-Test

Bevor wir beginnen, wollen wir diese Vorstellung widerlegen: Die Calciumchlorid-Testmethode (CaCl) ist für die Feuchtigkeitsprüfung ausreichend. Nein, das ist sie nicht.

Die CaCl-Methode (heute als ASTM F1869 standardisiert) wurde erstmals in den 1940er Jahren ohne wirkliche wissenschaftliche Grundlage eingeführt. Da nur die Oberfläche der Platte gemessen wird, erhält man kein genaues Prognosebild.

Es zeigt Ihnen, was jetzt an der Oberfläche passiert, aber als Generalunternehmer oder Bodenleger hängt der Erfolg Ihrer Arbeit davon ab, was in der Zukunft passiert –nachdem Sie verlegen den Bodenbelag.

Um diese Informationen zu erhalten, muss die Testmethode für die relative Luftfeuchtigkeit (RH) vor Ort verwendet werden.

Hier die Gründe:

Während der Beton noch trocknet, ist die Feuchtigkeit an der Oberfläche niedriger als in der Mitte der Platte. Sobald Sie den Beton versiegeln und den Bodenbelag verlegen, gleicht sich die Feuchtigkeit in der Platte aus (gleichmäßig verteilt). Das bedeutet, dass die darunter verborgene Feuchtigkeit nach oben steigen und Ihre Arbeit beschädigen könnte.

Um nicht raten zu müssen, wie viel Feuchtigkeit sich tatsächlich in der Betonplatte befindet, sollten Sie einen RH-Test durchführen, der tiefer im Beton misst als die CaCl-Methode.

Wissenschaftliche Forschung wurde festgestellt, dass sich die endgültigen relativen Feuchtigkeitswerte der Platte am besten vorhersagen lassen, wenn der Beton einseitig trocknet (40 %, wenn er von zwei Seiten trocknet), indem man 20 % der Plattentiefe testet – vorausgesetzt, die Platte ist dann mit einem wenig durchlässigen Material versiegelt.

Durch Kenntnis des genauen relativen Feuchtigkeitsniveaus der Platte können Sie mögliche feuchtigkeitsbedingte Schäden am Bodenbelag verhindern.

Vor dem Testen sollte Ihr Raum umschlossen und die Klimaanlage in Betrieb sein.

ASTM F2170: Prüfung der relativen Luftfeuchtigkeit vor Ort

Die Norm ASTM F2170 beschreibt die Methodik zur Messung der relativen Luftfeuchtigkeit (RH) in Betonplatten vor Ort. Diese Methode gilt als die zuverlässigste Methode zur Bestimmung des Feuchtigkeitsgehalts tief in der Platte und liefert ein deutlich klareres Bild des langfristigen Feuchtigkeitsverhaltens, insbesondere während der Betonaushärtung.

Zur Messung der relativen Luftfeuchtigkeit werden Bohrungen in den Beton durchgeführt und Platzierung von Sonden in einer Tiefe von 40 % der Plattendicke (für Platten, die von einer Seite trocknen). Die Sensoren verbleiben mindestens 24 Stunden in der Platte, um einen Feuchtigkeitsausgleich zu erreichen. Danach können die relativen Luftfeuchtigkeitswerte genau gemessen werden.

Warum sollte man ASTM F2170 anderen Methoden vorziehen?

Im Gegensatz zu Oberflächentests wie der Calciumchlorid-Methode (ASTM F1869), die nur die Feuchtigkeit an der Plattenoberseite messen, dringt ASTM F2170 tiefer ein und gibt den Feuchtigkeitsgehalt in der gesamten Platte an. Diese Tiefenmessung ist entscheidend für die Vorhersage des Feuchtigkeitsverhaltens nach der Verlegung des Bodenbelags.

ASTM F2170 ist ein entscheidender Schritt zur Gewährleistung der Langlebigkeit und Leistung Ihres Betonbodensystems. Die Kenntnis der relativen Luftfeuchtigkeit in der Platte hilft, kostspielige feuchtigkeitsbedingte Schäden nach der Bodenverlegung zu vermeiden.

So testen Sie die Feuchtigkeit in Betonböden

1. Installieren Sie Smart Logger und protokollieren Sie 48 Stunden vor dem Test

Verwenden Sie einen pro Zone des klimatisierten Raums, in dem der Beton getestet wird.

2. Verwenden Sie ein Betonfeuchtemessgerät, um Bereiche mit der höchsten Vergleichsfeuchtigkeit zu identifizieren

Nur auf glatten Oberflächen verwenden.
Hinweis: Nicht allein verwenden, da es nur die Oberseite misst, „Wäschetrockner” Teil der Platte

3. ASTM F2170: Installieren Sie Rapid RH L6 Smart-Sensoren

• Verwenden Sie einen Bohrhammer und einen Steinbohrer, um Löcher mit einer Tiefe von 40 % in den Beton zu bohren, wenn Sie von einer Seite trocknen.
• Verwenden Sie eine Drahtbürste, einen Staubsauger und einen Aufsatz, um Löcher zu reinigen.
• Platzieren Sie die erforderliche Anzahl von Sensoren, die auf die Bereiche mit der höchsten Feuchtigkeit ausgerichtet sind, über der restlichen Betonplatte. Platzieren Sie mindestens drei Sensoren für die ersten 1,000 m² und einen weiteren für jede weitere Fläche.

4. Verwenden Sie die DataMaster L6-App, um eine Karte der Sensorstandorte zu erstellen

Laden Sie Ihre Grundrisse hoch und fügen Sie Sensorstandorte einfach auf der Karte hinzu. Benennen Sie jeden Sensor, um eine genaue Aufzeichnung der Daten für jeden Sensor zu gewährleisten.

5. Daten vom RH-Sensor übertragen

Verwenden Sie den DataGrabber mit Bluetooth, um Ihre Sensordaten einfach auf Ihr Smartphone zu übertragen. Alternativ können Sie Ihre RH-Messwerte mit dem Total Reader an die DataMaster L6-App übertragen.

6. Daten analysieren und bestimmen, was die Betonplatte benötigt

Die Betonplatte benötigt möglicherweise zusätzliche Trocknungszeit. Sollten Sie wiederholte Messungen benötigen, können Sie dies sofort tun. Der Smart Logger, die DataGrabber und die L6-Sensoren funktionieren weiterhin und speichern Daten über Monate hinweg.

Der Rapid RH Total Reader ist ein praktisches Gerät, das Ihre RH-Daten drahtlos an die DataMaster L6-App auf Ihrem Smartphone übertragen kann.

Was ist ein akzeptabler Feuchtigkeitsgehalt in Beton?

Der ASTM F2170-Standard besagt, dass die relative Luftfeuchtigkeit in der Betonplatte unter 75 % liegen muss, oder was auch immer der RH-Wert ist, den der Hersteller des Bodenbelags angibt. spezifiziertEinige Produkte vertragen eine relative Luftfeuchtigkeit von 80 % und manche sogar bis zu 90 %.

Sobald Sie Ihre Messwerte erhalten haben, ist es an der Zeit zu entscheiden, ob mit der Verlegung des Bodenbelags fortgefahren werden soll oder nicht.

Weitere Informationen zu den RH-Werten finden Sie auf der Website des Bodenbelagsherstellers oder unter www.rhspec.com für eine Liste der meisten Produkte mit Links zur Website des Herstellers.

Das patentierte Design des Rapid RH® Smart Sensors ist anderen RH-Testmethoden überlegen. Der Einwegsensor Rapid RH L6 ist dauerhaft im Beton eingebettet. Dadurch lassen sich schnell und präzise RH-Messwerte gemäß ASTM F2170 ermitteln. Der sonst erforderliche Papierkram und die regelmäßigen Kalibrierungsprüfungen werden deutlich reduziert.

Werkzeuge zur Betonfeuchtigkeitsprüfung

Rapid RH L6

Die Rapid RH L6 Smart Sensoren sind hochpräzise und F2170-konforme Sonden zur Ortbetonprüfung.

Diese Sensoren werden werkseitig kalibriert mit einem NIST-rückführbaren Kalibrierungszertifikat geliefert und müssen nie neu kalibriert werden.

Ihre fortschrittliche Technologie ermöglicht einfachere Tests und schnellere Ergebnisse. Die Smart Sensors versenken sich zu 40 % in der Betonplatte, und jeder Sensor benötigt 24 Stunden Ausgleichszeit. Nach der Installation ist weder ein Umsetzen noch eine zusätzliche Ausgleichszeit erforderlich. Wiederholte Messungen sind problemlos möglich – kein zusätzlicher Zeit- oder Arbeitsaufwand erforderlich.

Alle Rapid RH L6 Smart Sensoren werden mit einem ASTM F2170-Testergebnisblatt geliefert. Dieses Blatt enthält die erforderlichen Daten: Lageplan des Sensorstandorts, Sensoraufzeichnung, Tiefe sowie Datum und Uhrzeit der RH-Messungen. Laden Sie dieses Formular herunter. ..

Wenn Sie die Vollversion – einschließlich einer ASTM F2170-Checkliste – wünschen, laden Sie diese herunter dank One.

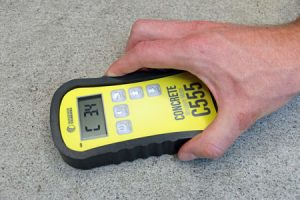

Betonfeuchtemessgerät

Eine gute Möglichkeit, herauszufinden, wo In-situ-Sonden platziert werden müssen, ist die Verwendung des Betonfeuchtigkeitsmessgeräts C555.

In Übereinstimmung mit ASTM F2659, die Betonmessgerät C555 Misst die Betonfeuchtigkeit in Sekundenschnelle. Die integrierten Sensoren erfassen außerdem die Umgebungstemperatur und die relative Luftfeuchtigkeit.

Auf der glatten, ebenen Oberfläche der Platte platziert, liefert der C555 schnelle, zerstörungsfreie qualitative Nass-/Trocken-Feuchtigkeitsmessungen. Diese Messungen zeigen potenzielle Problembereiche und geben Ihnen einen guten Anhaltspunkt für die Installation der Rapid RH L6 Smart Sensoren.

Intelligenter Logger

Wenn die Betonplatte mit einer laufenden Klimaanlage umschlossen ist, ist es Zeit, Ihren Smart Logger zu installieren.

Der Smart Logger erfordert nur einen sehr geringen Installationsaufwand. Da er klein ist und keinen Stromanschluss benötigt, kann er überall platziert werden (verwenden Sie einen in jedem Bereich mit unterschiedlichen Umgebungsbedingungen).

Nach der Einrichtung misst der Smart Logger die Umgebungstemperatur und die relative Luftfeuchtigkeit nach einem vorprogrammierten Zeitplan. Planen Sie eine Protokollierungszeit von 48 Stunden ein, um korrekte und stabile Umgebungsbedingungen zu gewährleisten. Bis zu 12,000 Aufzeichnungen können auf dem Gerät gespeichert und über die Smart Logger-App einfach abgerufen werden.

Die kostenlose Smart Logger App ist für jedes iOS- und Android-Gerät verfügbar. Greifen Sie per Bluetooth® auf Ihre Aufzeichnungen zu und erstellen, drucken und versenden Sie PDF-Berichte der Messwerte per E-Mail.

Wenn der Logger 48 Stunden lang günstige Bedingungen anzeigt, ist es an der Zeit, zu entscheiden, wo die In-situ-Sonden platziert werden sollen.

Kostenloser Download – 4 Gründe, warum Ihr Beton ewig zum Trocknen braucht

3 Tipps zur Betonfeuchtigkeitsprüfung in der Praxis

#1. Sie können nicht einfach den Anweisungen folgen

Das hat uns etwas überrascht. RH-Tests vor Ort sind kein Hexenwerk. Dennoch wurde mangelnde Schulung oder Durchführung als Hauptproblem genannt. Ein Aspekt dabei ist die Sicherstellung, dass die Tests stets konsistent und korrekt durchgeführt werden.

Stellen Sie beispielsweise immer sicher, dass für die zu prüfende Quadratmeterzahl die richtige Anzahl von RH-Sonden im Beton platziert wird.

Das Problem ging jedoch noch tiefer. Einige Leute beschrieben, wie schwierig es sei, Personen zu finden, die über die richtige Ausbildung für die Durchführung von RH-Tests verfügen, um die Gewissheit zu haben, genaue und zuverlässige Ergebnisse zu erhalten.

Das heißt nicht, dass RH-Tests schwierig sind. Das ist sie nicht. Die Methode ist so einfach, dass sie jeder durchführen kann. Gleichzeitig gibt es jedoch wichtige Dinge zu beachten, um sie richtig durchzuführen.

#2. Betrachten Sie die Welt um Sie herum und schauen Sie unbedingt unter die Haube

Die Teilnehmer betonten, wie wichtig es sei, die Umgebungsbedingungen am Prüfort zu berücksichtigen. ASTM F2170 schreibt vor, den Test unter Betriebsbedingungen durchzuführen. Damit sind die Umgebungsbedingungen gemeint, die die Menschen im Gebäude nach der Inbetriebnahme vorfinden.

Mit dem Rapid RH-System können Sie entweder das ASTM F2170-Testergebnisblatt oder eine digitale App zur Aufzeichnung aller Ihrer RH-Daten verwenden.

Tests unter anderen als den Betriebsbedingungen können die Ergebnisse verfälschen. Der Baustelle muss Zeit gegeben werden, sich zu akklimatisieren. ASTM F2170.

Ein weiteres wichtiges Thema, das angesprochen wurde, war die „Sauberkeit“ des Testlochs selbst. Mit anderen Worten: Es muss sichergestellt werden, dass das Loch nicht staubig ist und sich kein Siliziumdioxid in der Luft befindet, das die Messwerte verfälschen könnte.

#3. Kennen Sie die Grenzen Ihres Tests

ASTM F2170 erfordert die Verwendung von RH-Sensoren, die zwischen 2 und 50 % relativer Luftfeuchtigkeit auf +/- 90 % kalibriert sind, was die Frage aufwirft: Wie genau ist genau?

Bei einem Bodenbelagsschaden werden die Finger in alle Richtungen zeigen, aber was kann man sonst tun, als die Norm gewissenhaft einzuhalten und den RH-Test ordnungsgemäß durchzuführen.

Trotz der oben genannten praktischen Aspekte können wir das Ausfallrisiko durch richtiges Handeln minimieren. Der RH-Test verfügt über eine wissenschaftliche Grundlage, die keine andere branchenweit anerkannte Methode zur Messung der Betonfeuchtigkeit bieten kann.

Aufgrund seiner erwiesenen Zuverlässigkeit und Benutzerfreundlichkeit hat sich der RH-Test schnell zum Feuchtigkeitstest Nr. 1 entwickelt, wenn es darum geht, die Eignung von Betonplatten für die Verlegung von Fußböden zu beurteilen.

Dies gewährleistet Ihnen höchste Datenintegrität und lässt Sie beruhigt schlafen, da Sie wissen, dass Sie abgesichert sind.

Im sich ständig weiterentwickelnden Bauwesen ist das Verständnis der Feinheiten der Betonfeuchtigkeit von größter Bedeutung. Mit dem richtigen Wissen, den richtigen Werkzeugen und Techniken können Sie potenzielle Fallstricke umgehen und die Langlebigkeit und Sicherheit Ihrer Bodenbeläge gewährleisten.

In diesem von den Experten bei Wagner Meters sorgfältig zusammengestellten Leitfaden geht es nicht nur um Methoden – es geht darum, Vertrauen zu schaffen und Spitzenleistungen in jedem Projekt sicherzustellen.

Die Bedeutung präziser Feuchtigkeitsmessungen in Beton kann nicht genug betont werden. Mit dem Rapid RH-System bietet Wagner Meters eine einzigartige Lösung, die Präzision mit Benutzerfreundlichkeit verbindet. Denken Sie bei Ihrem nächsten Projekt daran, dass die Grundlage jedes erfolgreichen Bauwerks nicht nur Beton, sondern auch das Fachwissen und die Sorgfalt bei seiner Herstellung ist.

Wagner Meters steht Ihnen jederzeit für Fragen, Werkzeugbeschaffung oder tiefere Einblicke in die Welt der Betonfeuchtemessung zur Verfügung. Wir bieten nicht nur Werkzeuge, sondern sorgen für Sicherheit. Denn ein solides Fundament heute sichert ein stabiles Morgen. Viel Spaß beim Bauen!

Um die notwendigen Werkzeuge für eine genaue Betonfeuchtigkeitsprüfung zu erwerben, besuchen Sie die Online-Shop von Rapid RHFür weitere Informationen zu RH-Tests oder den Rapid RH L6-Systemwerkzeugen wenden Sie sich bitte an die Rapid RH-Spezialisten von Wagner Meters. Weltweit gebührenfrei unter 800-933-3506 erreichbar.

Lernen Sie den Unterschied mit Feuchtigkeitsprüfung für Wohn- und Gewerbeböden.

Laden Sie die Rapid RH ASTM F2170-Checkliste herunter – sorgen Sie jedes Mal für genaue RH-Tests!

Jason Spangler

Jason verfügt über mehr als 20 Jahre Erfahrung im Vertrieb und Vertriebsmanagement in verschiedenen Branchen und hat erfolgreich verschiedene Produkte auf den Markt gebracht, darunter die originalen Rapid RH® Betonfeuchtetests. Derzeit arbeitet er bei Wagner Meters als Vertriebsleiter für Rapid RH®.

Zuletzt aktualisiert am 2. April 2025
